3D-Laserscanning & 2D Bestandspläne für denkmalgeschützte Sanierungsplanung

Inhaltsverzeichnis

1. Die falsche Frage am Anfang

2. Zwei Verfahren, zwei Prinzipien

3. Die Unterschiede, die für Planer zählen

4. Cloud oder Festplatte: Wie die Daten zu Ihnen kommen

5. Wann terrestrisches Laserscanning die bessere Wahl ist

6. Wann Mobile Mapping die bessere Wahl ist

7. Das Beste aus beiden Welten: ein Praxisbeispiel

8. Checkliste: Diese Fragen sollten Sie vor der Beauftragung klären

9. Fazit

10. Ein Blick in die Zukunft: Mobile Mapping holt auf



Welche Methode passt zu Ihrem Projekt?

1. Die falsche Frage am Anfang

„Welche Methode ist besser?“ Diese Frage hören wir von Planerteams und Architekturbüros fast täglich. Die ehrliche Antwort: Keine der beiden ist grundsätzlich besser. Entscheidend ist, was Sie mit den Daten später anfangen wollen.
Ein typisches Beispiel: Für die Flächenplanung einer Schule mit 15.000 m² wird ein Scan mit Millimetergenauigkeit angefragt. Das ist machbar, aber teuer, langwierig und für die Aufgabe nicht nötig. Umgekehrt enttäuscht eine schnelle Mobile-Mapping-Aufnahme, wenn damit später Anschlussdetails für eine denkmalgerechte Fassaden-Sanierung konstruiert werden sollen.
Die bessere Frage lautet daher: Welches Ergebnis brauche ich, und in welcher Qualität? Wer das vorab klärt, kann die passende Methode fast direkt ableiten.



2. Zwei Verfahren, zwei Prinzipien

Beide Methoden erzeugen am Ende eine 3D-Punktwolke. Der Weg dorthin ist jedoch grundverschieden.

Terrestrisches Laserscanning (TLS) arbeitet statisch. Der Scanner steht auf einem Stativ und tastet von einem festen Standpunkt aus die Umgebung ab, oft mit mehreren Millionen Punkten pro Sekunde. Danach wird er umgesetzt, und der nächste Standpunkt folgt. Ein Gebäude entsteht so aus Dutzenden bis Hunderten Einzelscans, die im Büro zu einer gemeinsamen Punktwolke zusammengeführt werden. Fachleute nennen diesen Schritt Registrierung. Weil jeder Standpunkt stabil steht, erreicht TLS eine sehr hohe Genauigkeit und Detailtiefe. Wir setzen dafür unter anderem den Leica RTC360 ein.

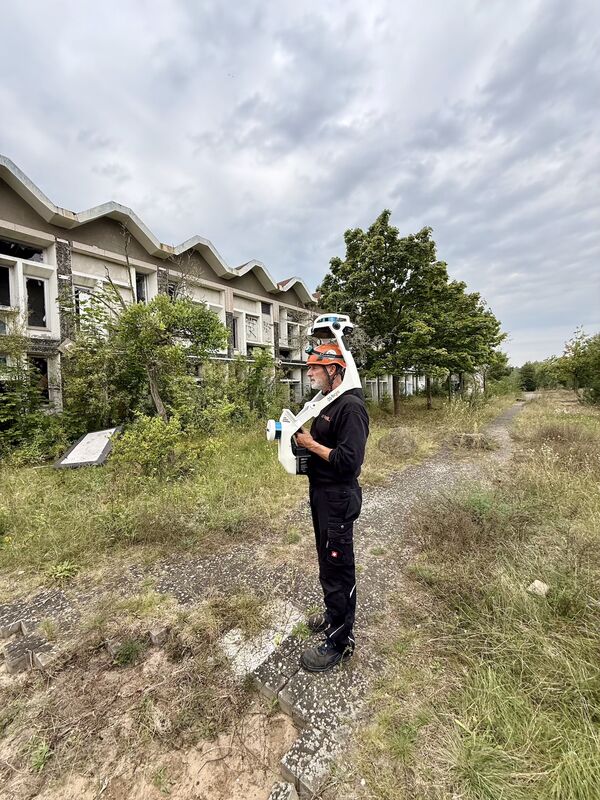

Mobile Mapping arbeitet in Bewegung. Das System wird auf den Schultern getragen. Während der Bewegung erfassen Laserscanner und Kameras kontinuierlich die Umgebung. Im Gebäudeinneren berechnet ein Verfahren namens SLAM (Simultaneous Localization and Mapping) laufend die eigene Position aus den Scandaten. So lässt sich ein ganzes Stockwerk in dem Tempo erfassen, in dem man es langsam durchschreitet. Zusätzlich werden 360°-Panoramabilder erstellt werden, die später eine virtuelle Begehung ermöglichen. Bei uns kommen dafür die Systeme NavVis VLX und NavVis MLX zum Einsatz.



3. Die Unterschiede, die für Planer zählen

Für die Praxis lassen sich die Unterschiede auf wenige Kriterien verdichten. Die Werte sind typische Größenordnungen; im Einzelfall hängen sie vom eingesetzten System, von der Gebäudegeometrie und von der Passpunktstrategie ab.

Kriterium	Terrestrisches Laserscanning	Mobile Mapping
Genauigkeit	Millimeterbereich	ca. 1–3 cm
Detailschärfe	Sehr hoch, auch Profile, Ornamente, Leitungen	Gut für Wände, Öffnungen, Räume; schwächer bei feinen Details
Zeit vor Ort	Größerer Zeitaufwand, viele Standpunkte	Sehr gering, oft ein Vielfaches schneller
Störung des Betriebs	Spürbar durch längere Anwesenheit	Gering
Kosten pro m²	Höher	Meist deutlich niedriger
Typische Planmaßstäbe	1:50 bis 1:20 und Details	1:100 bis 1:200
Typischer BIM-Einsatz	LOD 300–400, TGA, Kollisionsprüfung	LOD 100–200, Raum- und Flächenmodelle
Datenbereitstellung	Lokal (Festplatte, Download)	Webbasiert in einer gesicherten Cloud

Gerade der letzte Punkt wird häufig unterschätzt, obwohl er den Arbeitsalltag im Planungsteam stark prägt. Deshalb schauen wir ihn uns genauer an.



4. Cloud oder Festplatte: Wie die Daten zu Ihnen kommen

Derzeit unterscheiden sich die beiden Verfahren auch darin, wie Sie die Ergebnisse erhalten und nutzen.

Mobile Mapping: Bereitstellung in einer gesicherten Cloud. Die Daten werden auf einer webbasierten Plattform zur Verfügung gestellt. Sie öffnen das Projekt einfach im Browser, ohne Spezialsoftware und ohne leistungsstarken Rechner. Punktwolke und 360°-Bilder sind verknüpft, sodass Sie virtuell durch das Gebäude gehen, Maße abgreifen und Punkte markieren können. Für Planerteams hat das handfeste Vorteile:

🔸 Alle Beteiligten, vom Architekten über die Fachplanung bis zum Bauherrn, arbeiten auf demselben Datenstand.

🔸 Zugriffe lassen sich über Benutzerrechte steuern und jederzeit wieder entziehen.

🔸 Viele Rückfragen und Ortstermine entfallen, weil sich Situationen am Bildschirm klären lassen.

🔸 Die Datenmengen müssen nicht per Festplatte verschickt oder lokal gespeichert werden.

Wichtig für die Projektleitung: Klären Sie vorab, wo die Server stehen, wie der Zugriff abgesichert ist und ob die Bereitstellung den Datenschutz- und Vertraulichkeitsanforderungen Ihres Auftraggebers entspricht. Bei öffentlichen Bauherren oder sensiblen Gebäuden ist diese Frage oft entscheidend.

Terrestrisches Laserscanning: lokale Bereitstellung. Die registrierte Punktwolke erhalten Sie als Datei, etwa per Download oder auf einer Festplatte, in gängigen Formaten wie E57 oder RCP. Sie arbeiten damit direkt in Ihrer CAD- oder BIM-Software, zum Beispiel Autodesk Revit, ArchiCAD oder AutoCAD. Das bietet volle Kontrolle über die Daten und ist unabhängig von einer Internetverbindung. Allerdings sind die Dateien oft sehr groß, benötigen leistungsfähige Arbeitsplätze und müssen an jedes beteiligte Büro einzeln weitergegeben werden. Wer an welchem Stand arbeitet, muss das Team selbst organisieren.

Kurz gesagt: Die Cloud erleichtert die Zusammenarbeit und den schnellen Zugriff, die lokale Datei die tiefe Weiterverarbeitung in der eigenen Software. Selbstverständlich können auch Mobile-Mapping-Daten zusätzlich als Datei für die Modellierung exportiert werden.



5. Wann terrestrisches Laserscanning die bessere Wahl ist

TLS spielt seine Stärken überall dort aus, wo Genauigkeit und Detailtiefe wichtiger sind als Tempo:

🔸 Denkmalpflege und Sanierung: Gewölbe, Stuck, Gesimse oder verformte Holzkonstruktionen lassen sich nur mit hoher Punktdichte sauber dokumentieren.

🔸 Ausführungs- und Detailplanung: Wenn Bauteile vorgefertigt werden, etwa Fassadenelemente, Treppen oder Einbaumöbel, zählen Millimeter.

🔸 Technische Gebäudeausrüstung: In Technikzentralen und Schächten mit dichter Leitungsführung liefert TLS die nötige Detailschärfe für Modellierung und Kollisionsprüfung.

🔸 Verformungs- und Ebenheitsanalysen: Durchbiegungen von Decken, Schiefstellungen oder Unebenheiten von Böden werden erst mit TLS-Genauigkeit belastbar.

🔸 Enge, verwinkelte oder schwer begehbare Bereiche: Dachstühle, Kirchtürme oder Kellergewölbe sind für Mobile-Mapping-Systeme oft ungünstig, für einen Stativscanner dagegen gut erreichbar.



6. Wann Mobile Mapping die bessere Wahl ist

Mobile Mapping ist unschlagbar, wenn große Flächen schnell, wirtschaftlich und mit geringer Beeinträchtigung erfasst werden sollen:

🔸 Große Liegenschaften: Bürokomplexe, Schulen, Kliniken, Einkaufszentren oder Parkhäuser mit vielen tausend Quadratmetern.

🔸 Frühe Leistungsphasen: Für Bestandsanalyse, Machbarkeitsstudien und Variantenvergleiche in LPH 1 bis 2 reicht Zentimetergenauigkeit fast immer aus.

🔸 Flächenmanagement und Raumbuch: Grundrisse im Maßstab 1:100, Flächenberechnungen und Nutzungsplanung lassen sich zuverlässig ableiten.

🔸 Laufender Betrieb: Wenn nur kurze Zeitfenster zur Verfügung stehen, etwa in den Ferien einer Schule oder am Wochenende im Büro, zählt jede Stunde vor Ort.

🔸 Wiederkehrende Dokumentation: Baufortschritt, Mängeldokumentation oder Facility Management profitieren von schnellen Wiederholungsaufnahmen und der gemeinsamen Cloud-Plattform.

🔸 Verteilte Teams: Wenn viele Beteiligte an verschiedenen Standorten auf den Bestand zugreifen müssen, ist die virtuelle Begehung im Browser ein echter Gewinn.

7. Das Beste aus beiden Welten: ein Praxisbeispiel

In vielen Projekten ist nicht entweder-oder, sondern sowohl-als-auch die wirtschaftlichste Lösung. Das Gebäude wird flächig per Mobile Mapping erfasst, kritische Bereiche wie Fassaden, Treppenhäuser oder Technikzentralen gezielt mit TLS. Über gemeinsame Passpunkte werden beide Datensätze in ein einheitliches Koordinatensystem gebracht. So zahlen Sie Millimetergenauigkeit nur dort, wo Sie sie wirklich brauchen.

Projekt: Senckenberg Naturmuseum Frankfurt am Main, eines der größten Naturkundemuseen Deutschlands mit rund 7.000 m² Ausstellungsfläche.

Auftraggeber: Senckenberg Gesellschaft für Naturforschung

Auftrag: Präzise Digitalisierung des gesamten Museums, innen und außen, als Grundlage für Sanierungsmaßnahmen und die Umbauplanung.

Technologieeinsatz:

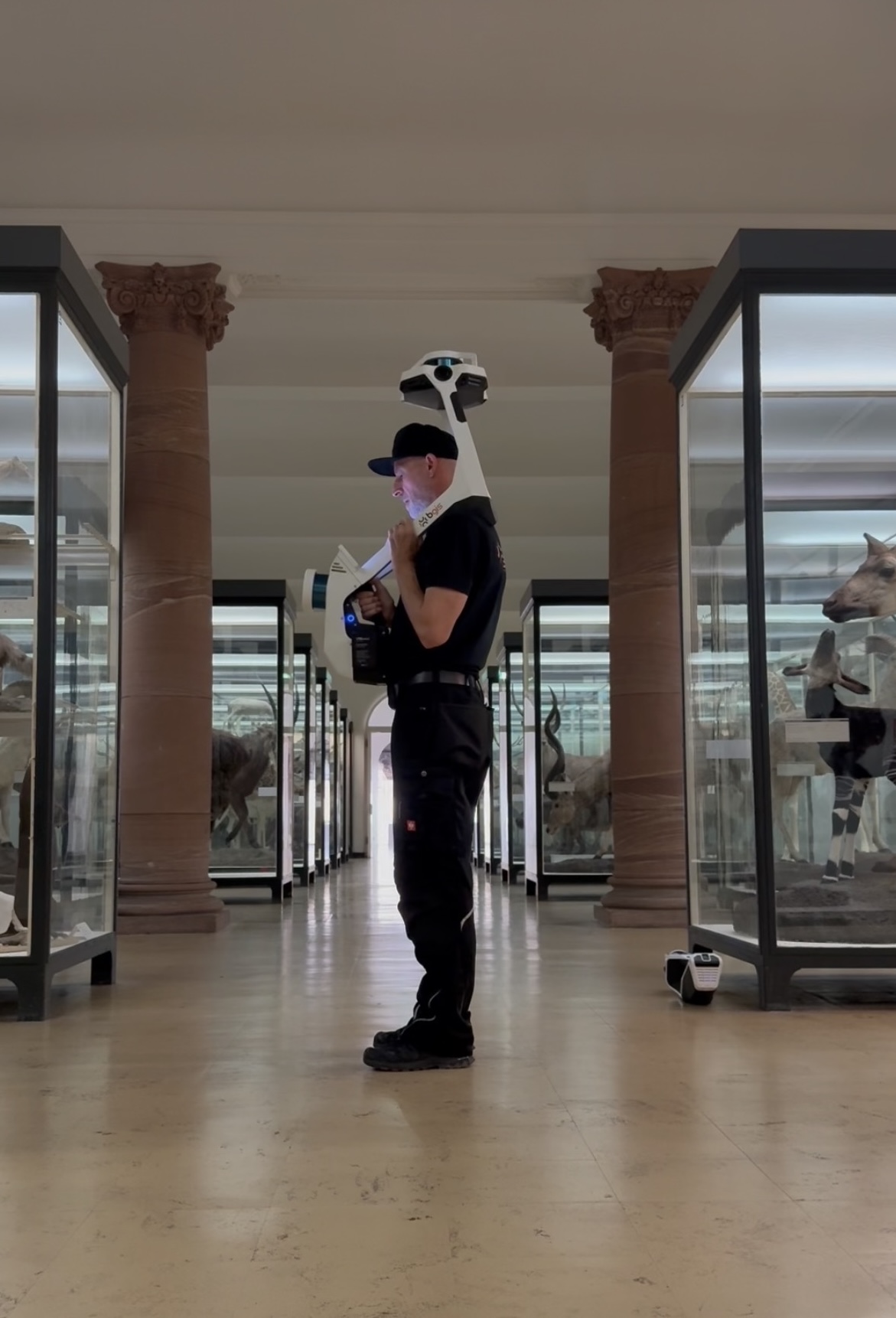

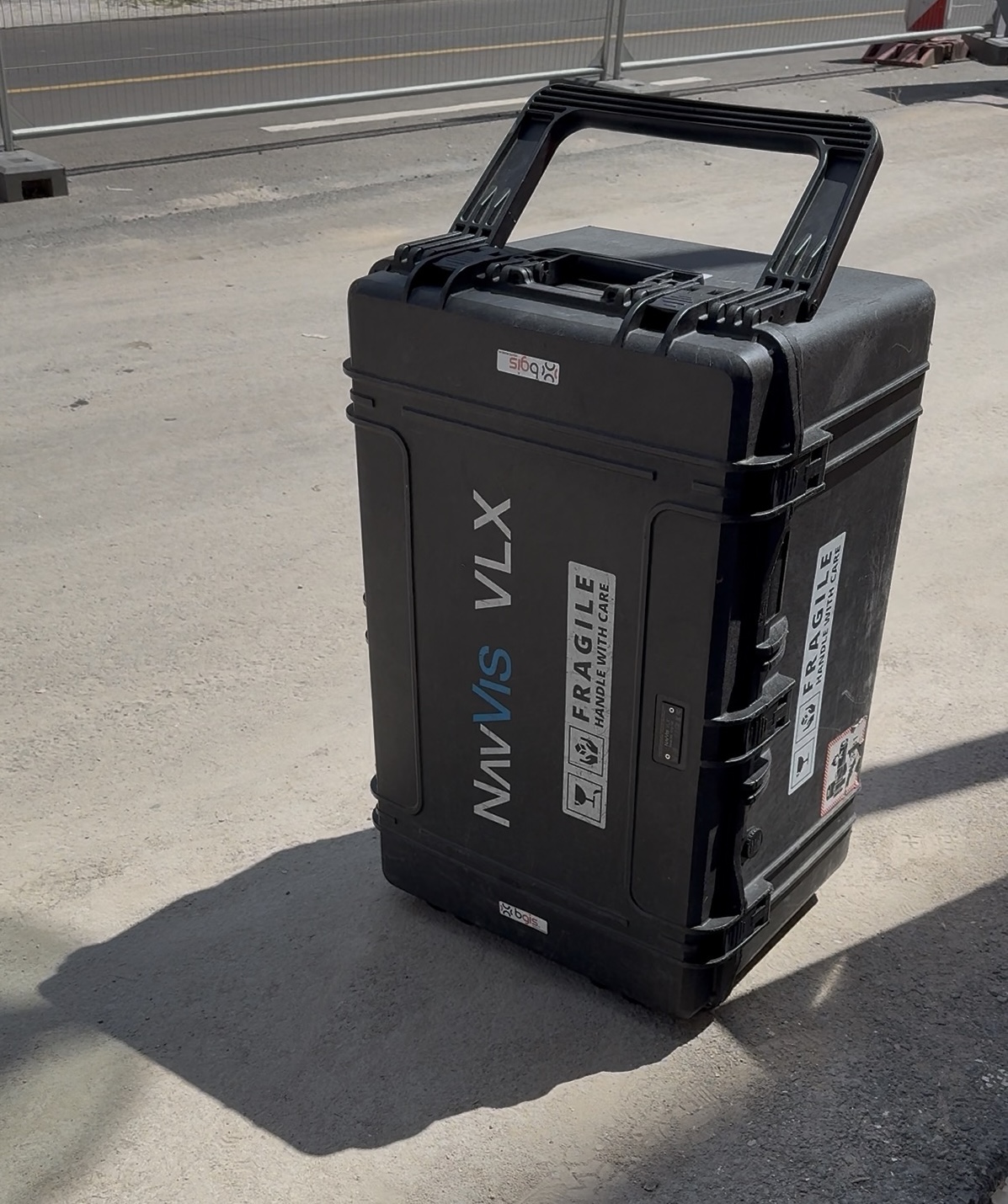

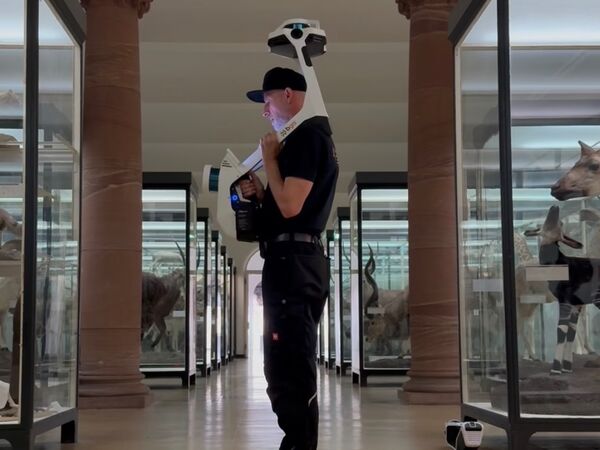

✔ NavVis VLX und MLX für die effiziente mobile Erfassung der Innenräume

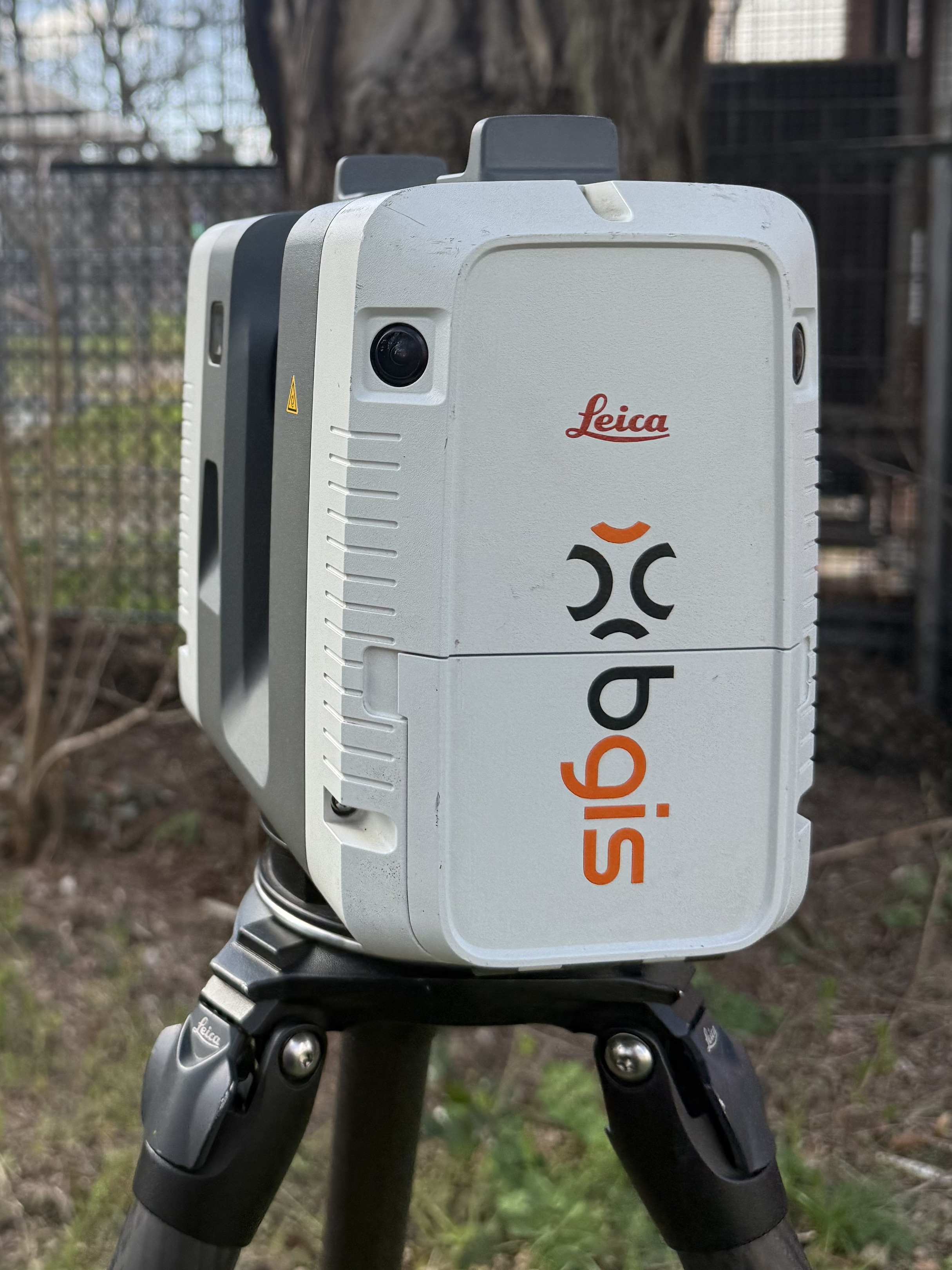

✔ Leica RTC360 für die terrestrischen Scans des gesamten Außenbereichs

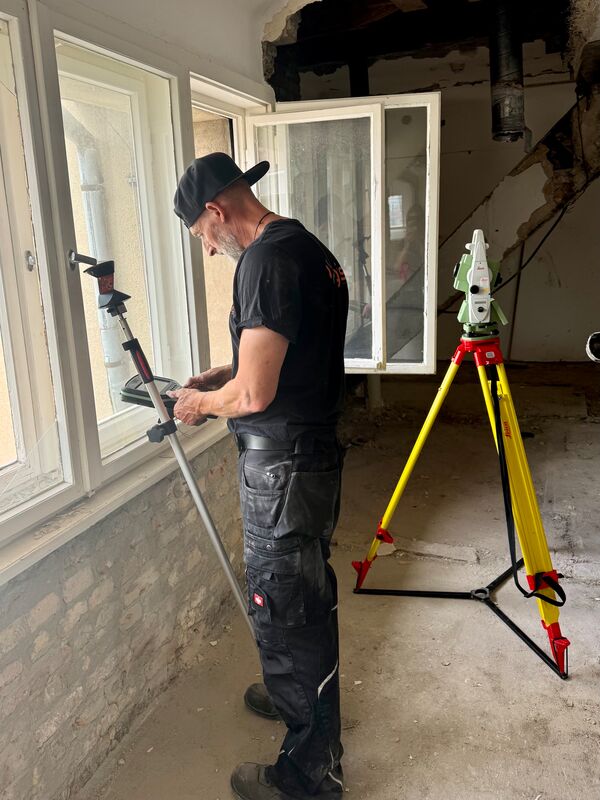

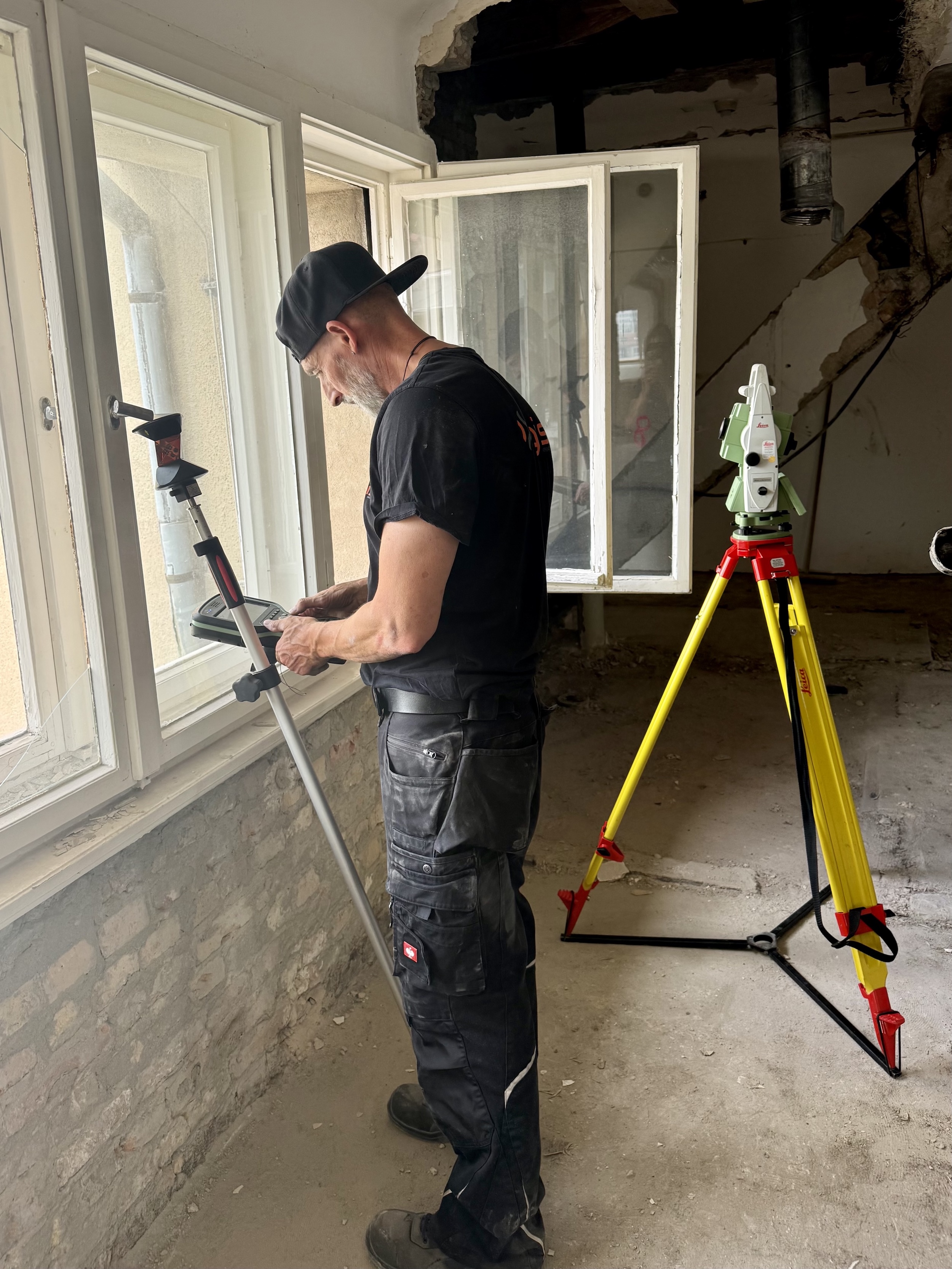

✔ Tachymetrie für das gesamte Projekt, damit Innen- und Außenaufnahmen in einem einheitlichen, exakten Koordinatensystem liegen

Ergebnis:

✔ Bearbeitete, registrierte Gesamtpunktwolke des Museums

✔ 3D-BIM-Modell als Grundlage für die weitere umfangreiche Umbauplanung

Der Methodenmix hat sich hier als der effizienteste Weg erwiesen: So viel Tempo wie möglich, so viel Präzision wie nötig.



8. Checkliste: Diese Fragen sollten Sie vor der Beauftragung klären

1. Wofür werden die Daten genutzt, und in welcher Leistungsphase befindet sich das Projekt?
2. Welcher Planmaßstab beziehungsweise welcher Detaillierungsgrad (LOD) wird benötigt?
3. Welche Genauigkeit ist tatsächlich erforderlich, und für welche Bereiche?
4. Wird ein übergeordnetes Koordinatensystem benötigt, etwa für die Anbindung an Lagepläne?
5. Wie lange und zu welchen Zeiten ist das Gebäude zugänglich?
6. Wer im Projekt braucht Zugriff auf die Daten, und reicht eine Cloud-Bereitstellung oder werden lokale Dateien benötigt?
7. Gibt es Vorgaben zu Datenschutz und Vertraulichkeit, die die Art der Datenbereitstellung beeinflussen?
8. Welche Lieferformate werden erwartet: Punktwolke, 2D-Pläne, BIM-Modell oder virtueller Rundgang?

9. Fazit

Terrestrisches Laserscanning und Mobile Mapping sind keine Konkurrenten, sondern Werkzeuge für unterschiedliche Aufgaben. TLS liefert Präzision und Detailtiefe für Sanierung, Ausführungsplanung und Denkmalpflege. Mobile Mapping liefert Tempo, Wirtschaftlichkeit und eine komfortable Zusammenarbeit über die Cloud. Wer die Anforderungen zu Beginn klärt, vermeidet teure Überbeauftragungen ebenso wie böse Überraschungen in der Planung.

10. Ein Blick in die Zukunft: Mobile Mapping holt auf

Die Grenze zwischen beiden Verfahren verschiebt sich. Mobile-Mapping-Systeme werden mit jeder Generation genauer: Sensoren lösen feiner auf, SLAM-Algorithmen arbeiten stabiler, und die Punktwolken werden dichter und rauschärmer. Aufgaben, die bisher klar dem terrestrischen Laserscanning vorbehalten waren, rücken damit in Reichweite.

Das betrifft vor allem zwei Bereiche:

• Industrieanlagen: Rohrleitungen, Armaturen, Stahlbau und Maschinen lassen sich zunehmend detailreich mobil erfassen, bei deutlich kürzeren Stillstands- und Aufenthaltszeiten vor Ort.
• Technische Gebäudeausrüstung: Lüftungskanäle, Kabeltrassen und Leitungsführungen werden schon heute oft gut erfasst. Mit steigender Genauigkeit wird Mobile Mapping auch für die TGA-Modellierung immer interessanter.

Ein Faktor bleibt jedoch entscheidend: die Zugänglichkeit. Ein Mobile-Mapping-System erfasst nur, was es aus seinem Laufweg heraus sieht. Enge Technikzentralen, verbaute Schächte, abgehängte Decken oder Anlagenteile hinter Absperrungen bleiben schwierig. Dort, wo der Weg versperrt oder die Sicht verdeckt ist, bleibt der gezielt platzierte Stativscanner vorerst im Vorteil.

Für Sie als Planer heißt das: Die Frage nach der richtigen Methode wird nicht verschwinden, aber die Antwort fällt künftig öfter zugunsten von Mobile Mapping aus. Umso wichtiger ist eine Beratung, die den aktuellen Stand der Technik und die konkreten Gegebenheiten vor Ort kennt.
