3D-Laserscanning & 2D Bestandspläne für denkmalgeschützte Sanierungsplanung

Inhaltsverzeichnis

1. Warum Kirchen besondere Anforderungen an die Bestandserfassung stellen

2. Die Herausforderung: Glockenturm, Dachflächen und schwer zugängliche Bereiche

3. Was ist eine Punktwolke und warum ist sie so wertvoll?

4. Wie lief dieses Projekt ab?

5. Welche Ergebnisse entstanden aus den Daten?

6. Qualitätssicherung & Erfolgsfaktoren bei der digitalen Bestandserfassung

7. Unser Versprechen – Ihr Nutzen: Angebot & Next Steps



Präzise digitale Bestandserfassung für komplexe Gebäude- und Sanierungsprojekte

Wenn historische Architektur, komplexe Gebäudestrukturen und moderne Planung aufeinandertreffen, sind präzise Bestandsdaten entscheidend.



1. Warum Kirchen besondere Anforderungen an die Bestandserfassung stellen

Kirchen gehören häufig zu den anspruchsvollsten Gebäuden in der digitalen Bestandserfassung.

Hohe Gewölbe, historische Bausubstanz, komplexe Geometrien und oftmals fehlende aktuelle Planunterlagen machen klassische Aufmaßmethoden zeitaufwendig und fehleranfällig.

Für Architekten, Fachplaner, Denkmalpfleger und Kirchengemeinden sind jedoch präzise Bestandsdaten die Grundlage jeder erfolgreichen Sanierungs- oder Umbauplanung.

Nur wer den tatsächlichen Bestand exakt kennt, kann fundierte Entscheidungen treffen und kostspielige Überraschungen vermeiden.



2. Die Herausforderung: Glockenturm, Dachflächen und schwer zugängliche Bereiche

Bei diesem Projekt stand die digitale Erfassung einer evangelischen Kirche auf dem Programm.

Die besondere Herausforderung war dabei nicht das Kirchenschiff selbst, sondern der Glockenturm.

Während große Teile des Gebäudes problemlos mit modernem Laserscanning erfasst werden konnten, erforderte die vollständige Dokumentation des Turms und der Dachflächen zusätzliche Technologien.

Zum Einsatz kamen:

⇒ Leica BLK für die Innenraumerfassung im Glockenturm

⇒ Leica RTC360 für die Innen- und Außenfassaden

⇒ Drohne für Dachflächen und schwer zugängliche Turmbereiche

⇒ Tachymetrie für die Einordnung in das amtliche Lagesystem

Durch die Kombination verschiedener Erfassungsmethoden konnten sämtliche Gebäudebereiche vollständig und hochpräzise dokumentiert werden.

Selbst Bereiche, die mit herkömmlichen Aufmaßmethoden nur mit erheblichem Aufwand erreichbar gewesen wären, wurden lückenlos erfasst.



3. Was ist eine Punktwolke und warum ist sie so wertvoll?

Das eigentliche Herzstück eines solchen Projekts ist die sogenannte Punktwolke.

Eine Punktwolke besteht aus Millionen einzelner Messpunkte, die während des Scanvorgangs erfasst werden. Jeder dieser Punkte besitzt eine exakte räumliche Position und bildet gemeinsam mit allen anderen Punkten ein dreidimensionales digitales Abbild des Gebäudes.

Das Ergebnis:

✔️ millimetergenaue Geometrien
✔️ vollständige Gebäudeerfassung
✔️ hohe Planungssicherheit
✔️ digitale Dokumentation des Ist-Zustands

Die Punktwolke dient dabei als zentrale Datengrundlage für sämtliche weiteren Auswertungen und Planungsleistungen.

Statt mehrfach vor Ort messen zu müssen, können Planer jederzeit auf die vorhandenen digitalen Bestandsdaten zugreifen.



4. Wie lief dieses Projekt ab?

🔸 Erstgespräch und Zieldefinition

Zu Beginn wurden die Anforderungen der Sanierungsplanung gemeinsam definiert.

• Welche Daten werden benötigt?
• Welche Genauigkeit ist erforderlich?
• Welche Planunterlagen sollen entstehen?

🔸 Datenerfassung vor Ort

Für die digitale Erfassung wurden unterschiedliche Technologien kombiniert:

• Innenbereich: Im inneren des Glockenturms haben wir mit dem Leica BLK Scanner die Details erfasst.

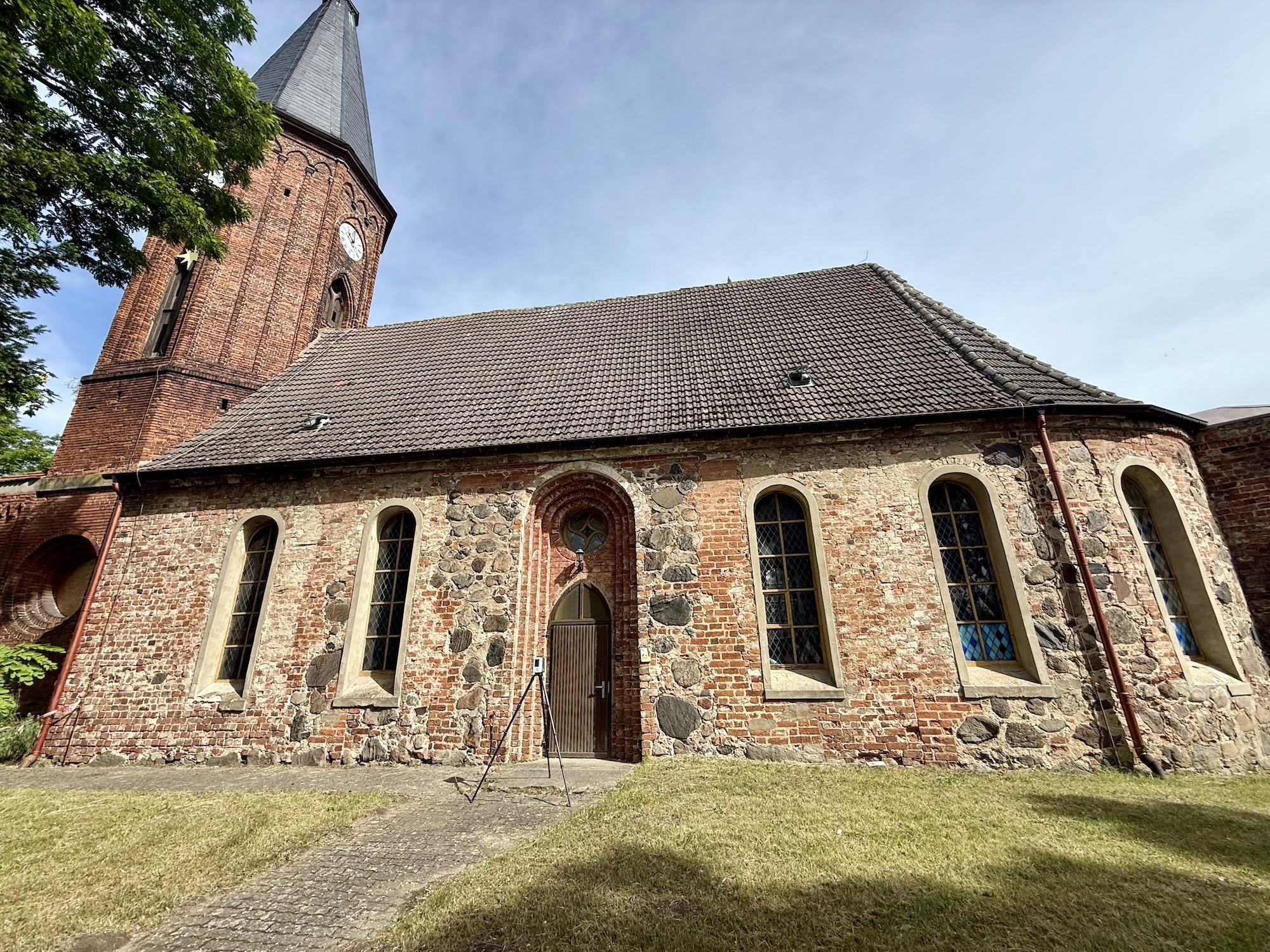

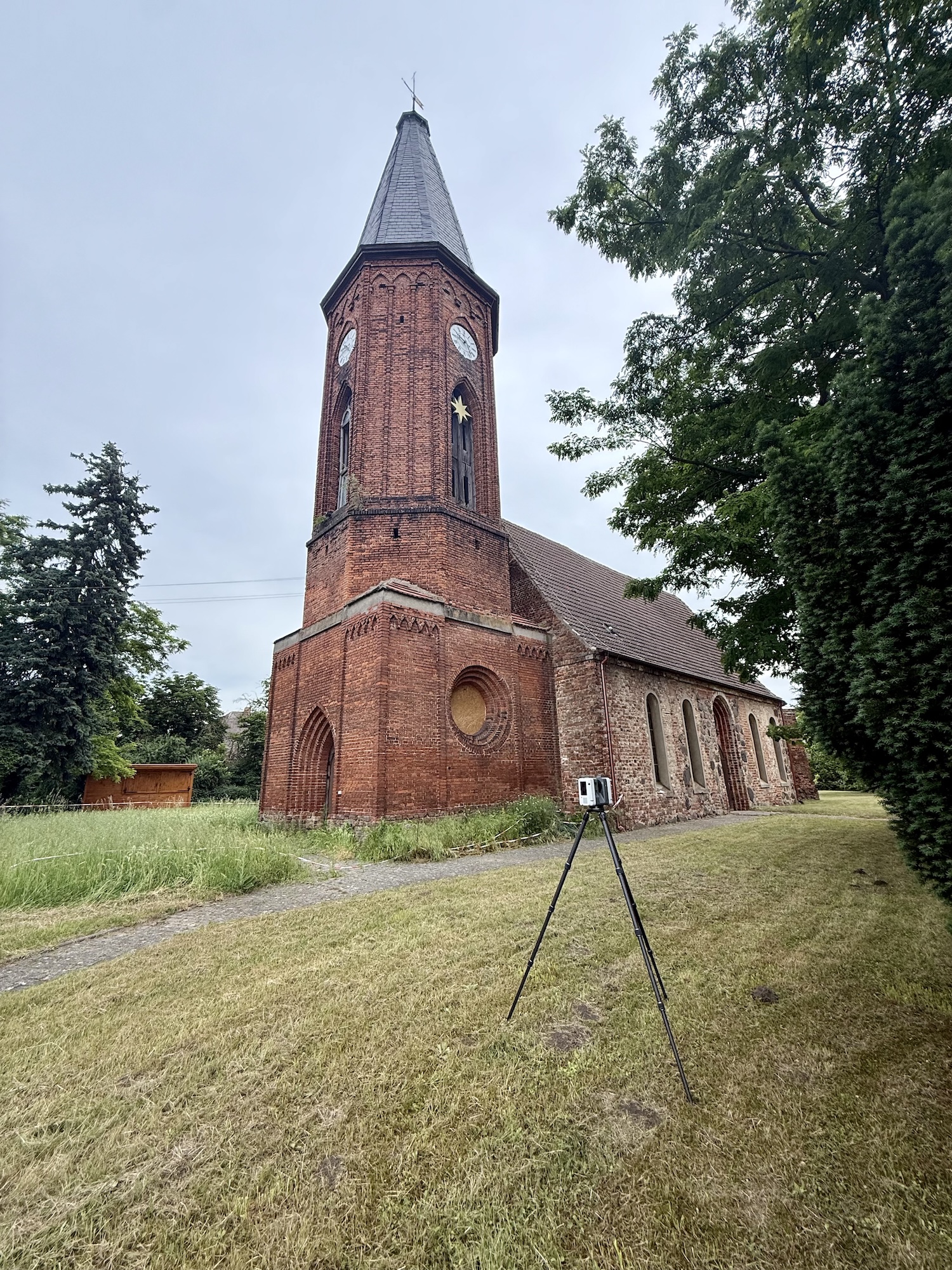

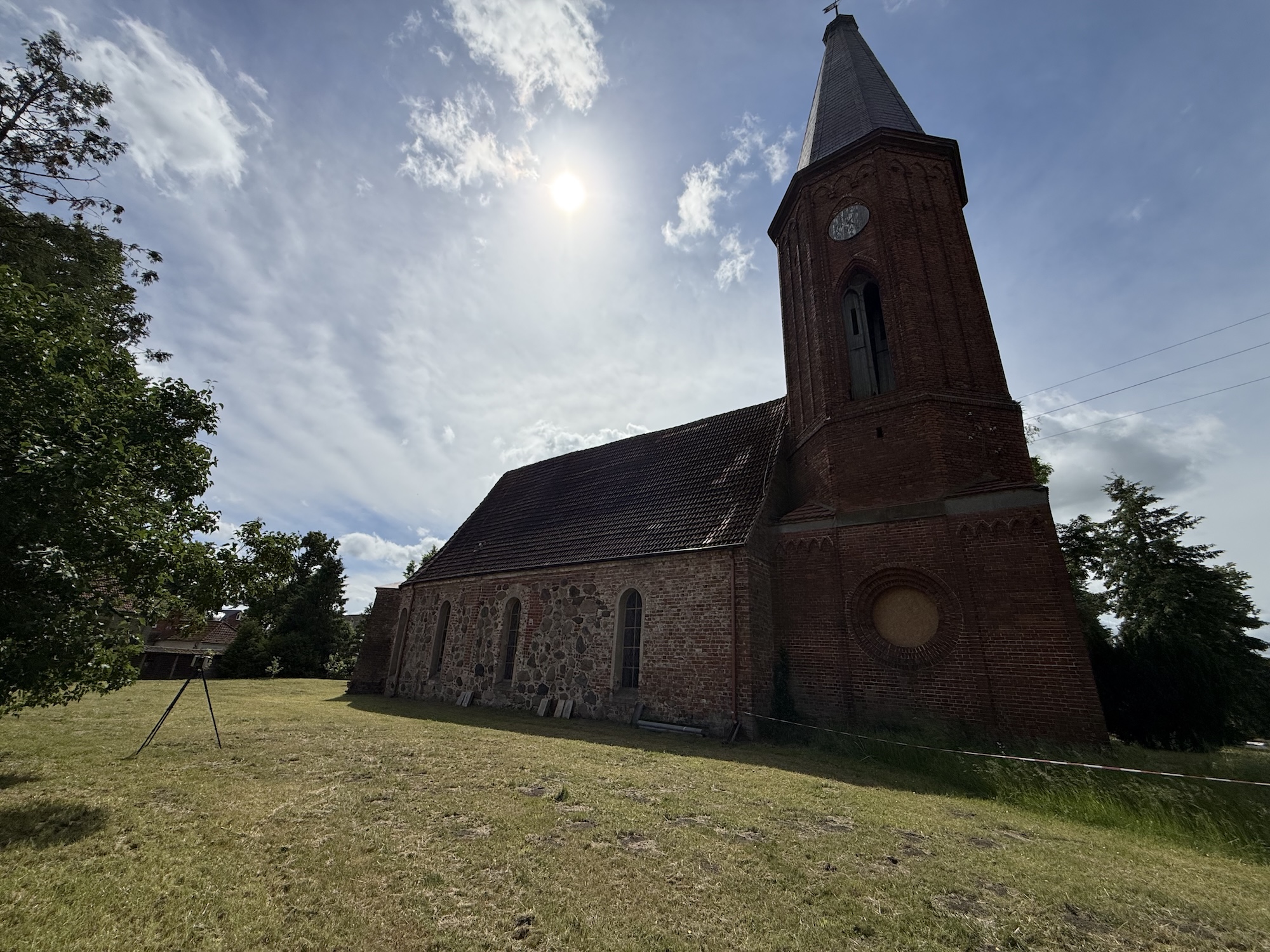

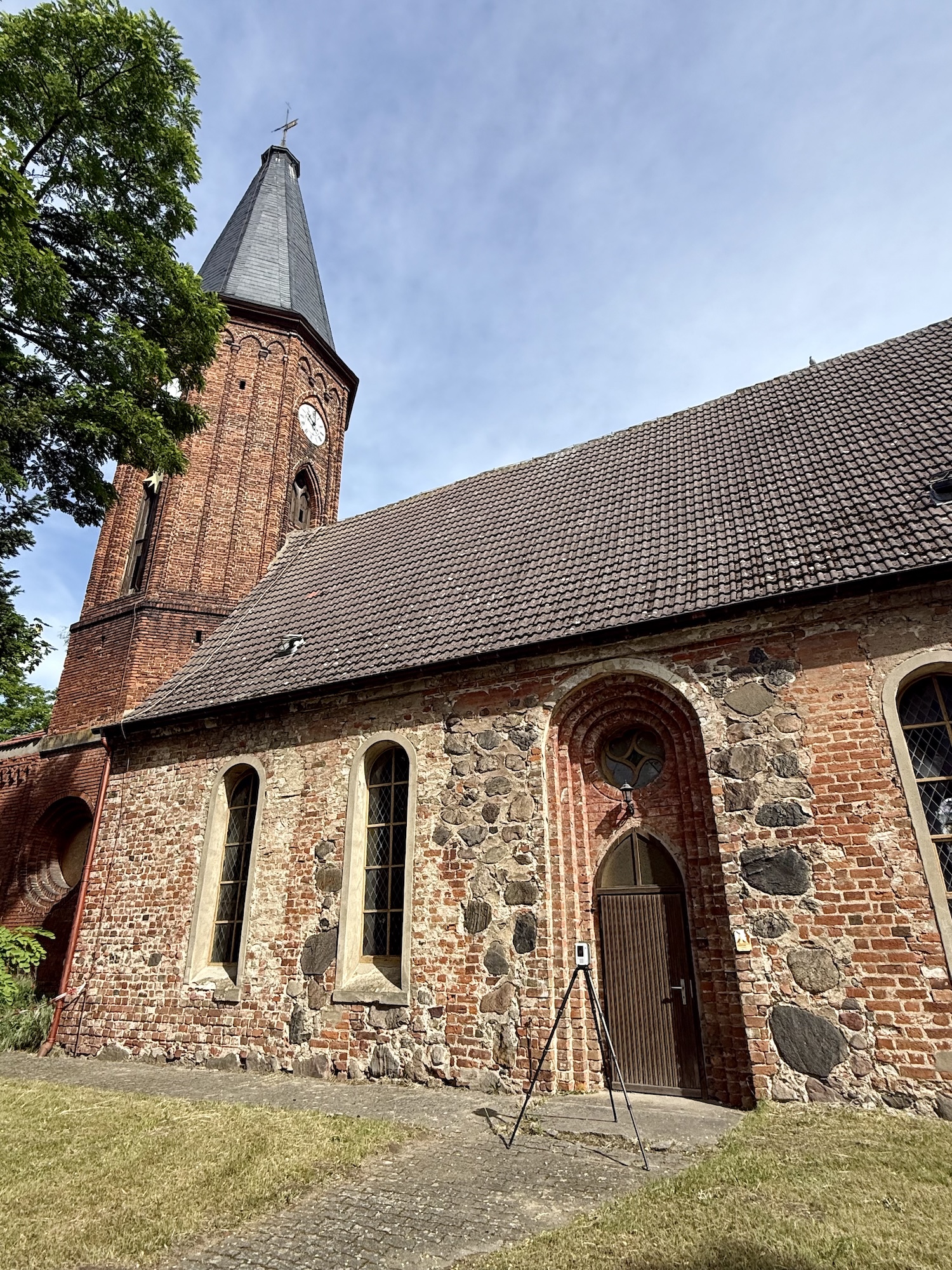

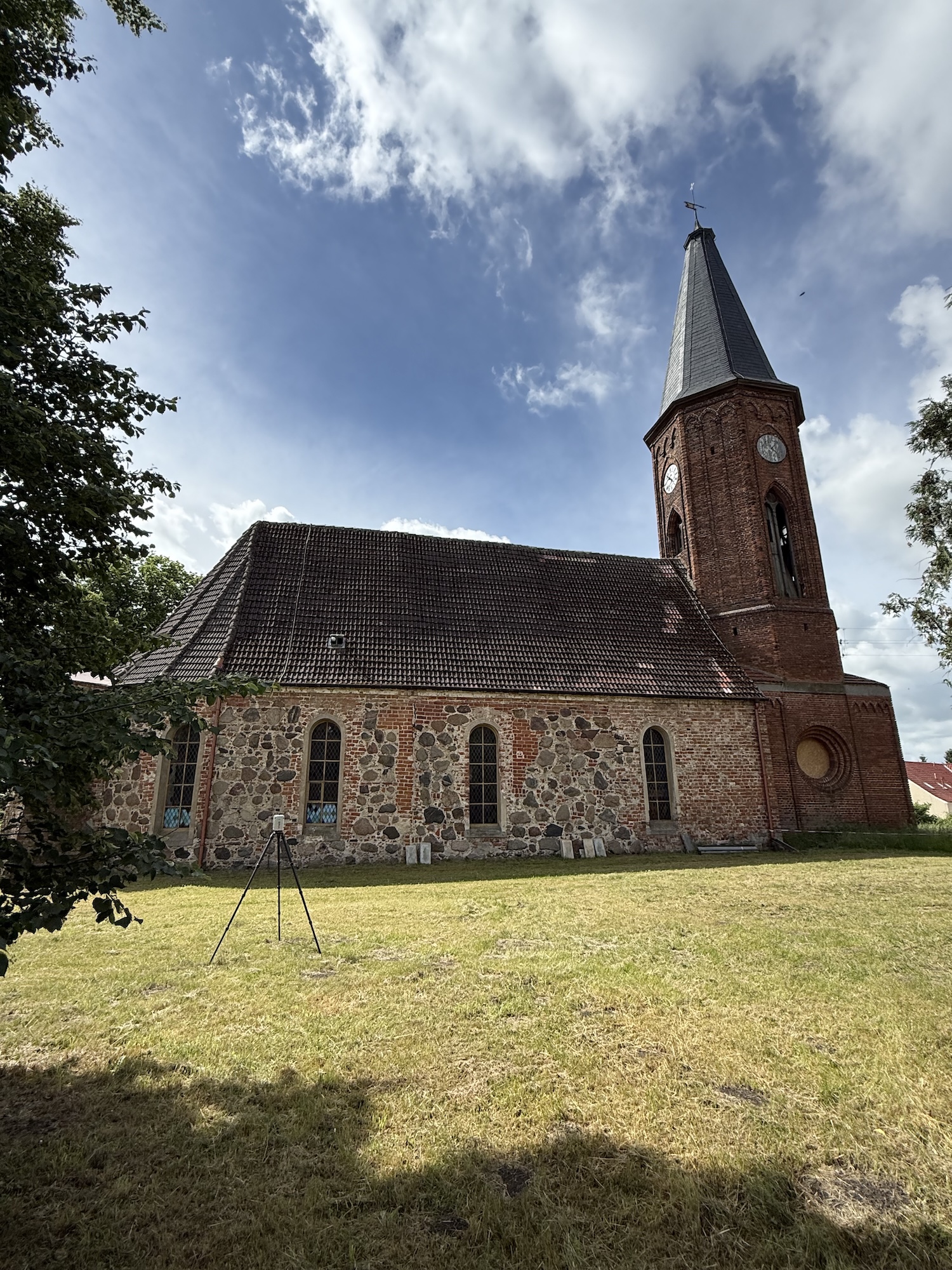

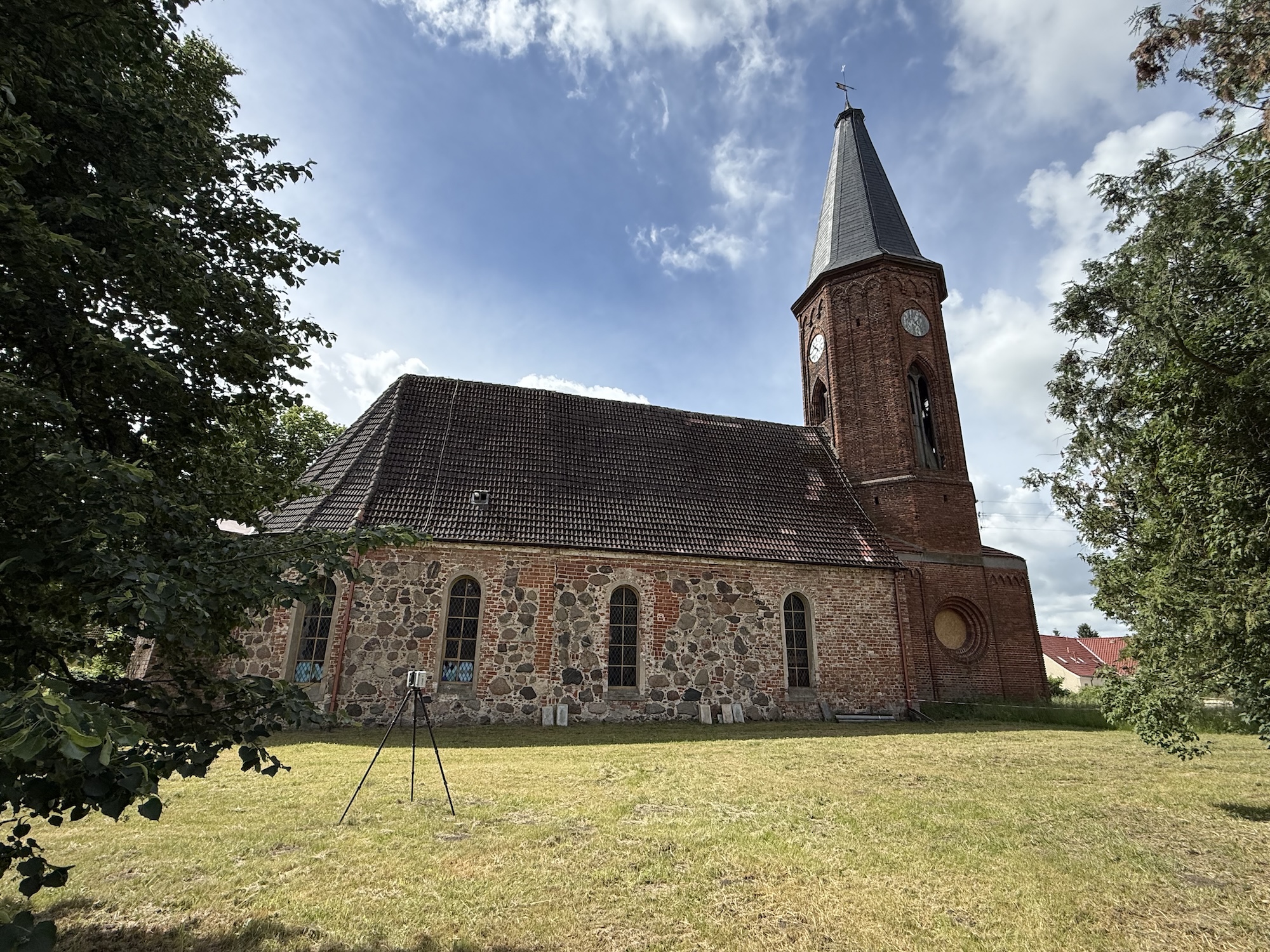

• Außenbereich: Die Fassaden und Außenflächen sowie die restlichen Innenräume haben wir mit dem Leica RTC360 aufgenommen.

🔸 Glockenturm und Dachflächen

Die schwer zugänglichen Bereiche des Glockenturms sowie die Dachkonstruktionen haben wir mittels Drohne dokumentiert.

🔸 Datenverarbeitung

Anschließend wurden sämtliche Scan- und Drohnendaten zusammengeführt und zu einer vollständigen Punktwolke verarbeitet.

🔸 Auswertung und Planerstellung

Auf Basis der Punktwolke wurden die erforderlichen Bestandsunterlagen erstellt. Den LoD Level of Detail haben wir vorab mit dem Kunden abgestimmt. Auch während der Zeichenarbeiten stehen wir in einem engen Kontakt mit dem Kunden.



5. Welche Ergebnisse entstanden aus den Daten?

Die digitale Bestandserfassung lieferte eine belastbare Grundlage für die weitere Sanierungsplanung.

Erstellt wurden:

Grundrisse: Präzise Grundrisse aller relevanten Ebenen und Gebäudeteile

Schnitte: Detaillierte Schnitte zur Darstellung von Höhen, Konstruktionen und räumlichen Zusammenhängen - insbesondere aufgrund der komplexen Balkenstruktur

Ansichten: Exakte Fassadenansichten als Grundlage für die weitere Planung und Bewertung.

Dadurch verfügen die Planungsbeteiligten heute über aktuelle und verlässliche Bestandsunterlagen für alle weiteren Projektphasen.



6. Qualitätssicherung & Erfolgsfaktoren bei der digitalen Bestandserfassung

Eine hochwertige Datenerfassung endet nicht mit dem letzten Scan. Der eigentliche Mehrwert entsteht durch eine sorgfältige Verarbeitung und Qualitätskontrolle.

Unsere Erfolgsfaktoren:

🔸 Kombination der optimalen Erfassungstechnologien

🔸 Erfahrene Vermessungs- und CAD-Spezialisten

🔸 vollständige Prüfung der Daten

🔸 Plausibilitätskontrollen und Qualitätsmanagement

🔸 Exakte Ableitung von Grundrissen, Schnitten und Ansichten

🔸 Dokumentierte und nachvollziehbare Projektabläufe

So stellen wir sicher, dass die gelieferten Daten den Anforderungen der späteren Planung zuverlässig entsprechen.

7. Unser Versprechen - Ihr Nutzen: Angebot & Next Steps

✔ Präzise Bestandsdaten für sichere Entscheidungen

✔ Digitale Erfassung auch komplexer Gebäude und Anlagen

✔ Kombination von Laserscanning, Drohne und Vermessungstechnik

✔ Schnelle Projektabwicklung

✔ Hohe Datenqualität und Planungssicherheit

✔ Individuelle Ergebnisse nach Ihren Anforderungen

✔ Persönlicher Ansprechpartner während des gesamten Projekts



Gemeinsam bringen wir Ihr Projekt digital auf das nächste Level.

Sie planen die Sanierung einer Kirche, eines denkmalgeschützten Gebäudes oder einer komplexen Bestandsimmobilie?

Sie benötigen aktuelle Grundrisse, Schnitte, Ansichten oder eine vollständige digitale Gebäudedokumentation?

Dann sprechen Sie mit uns.

In einem unverbindlichen Erstgespräch klären wir gemeinsam die Anforderungen Ihres Projekts und zeigen Ihnen die wirtschaftlichste Lösung für Ihre digitale Bestandserfassung.

📞 Jetzt Kontakt aufnehmen und die Grundlage für Ihre erfolgreiche Planung schaffen.

»»» Wir freuen uns auf Ihr Projekt!
